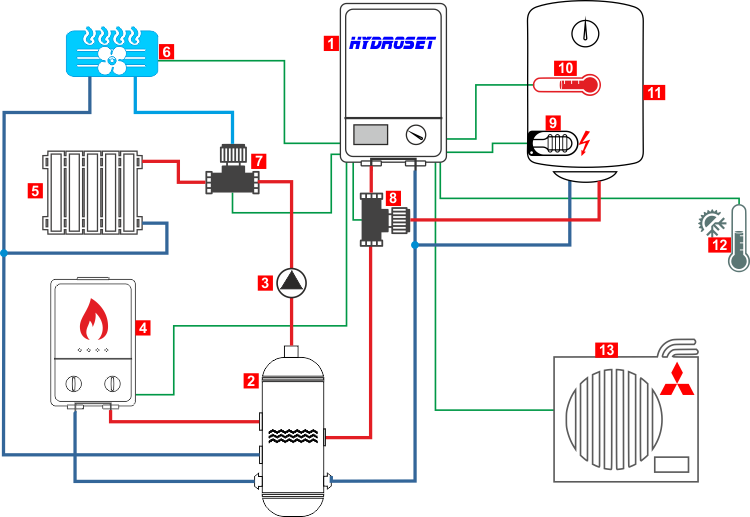

Приклад типової схеми гідравлічних та електричних з'єднань, які можуть використовуватися з  HYDROSET

-  червона лінія - магістраль подачі теплої води

-  блакитна лінія - холодна вода

-  темно-синя лінія - магістраль повернення води

-  зеленая линия цепи управління HYDROSET стороннім   обладнанням



(1)    гідромодуль HYDROSET

(2)    буферна акумулююча ємність

(3)    компенсаційний циркуляційний насос

(4)    додаткове, допоміжне джерело тепла (котел)

(5)    доводчик тепла (радіатори, тепла підлога, тощо)

(6)    фанкойл

(7)    електромеханічний триходовий клапан перемикання ліній обігріву / охолодження. Управляється HYDROSET

        автоматично при переході з режиму на режим.

(8)    електромеханічний триходовий клапан перемикання ліній основний режим / ГВП. Управляється HYDROSET

        автоматично при підготовці ГВП.

(9)    опціональний занурений електричний нагрівач бака непрямого нагріву. Управляється HYDROSET

        автоматично. Режими роботи налаштовуються з меню.

(10)    виносний датчик температури ГВП

(11)    бак непрямого нагріву ГВП

(12)    виносний датчик зовнішньої температури

(13)    зовнішній блок Mitsubishi Electric

Комбінуючи різні елементи цієї типової схеми, а також застосовуючи зовнішні блоки різних типів, можна побудувати безліч варіантів схем опалення, охолодження та підготовки санітарної води.

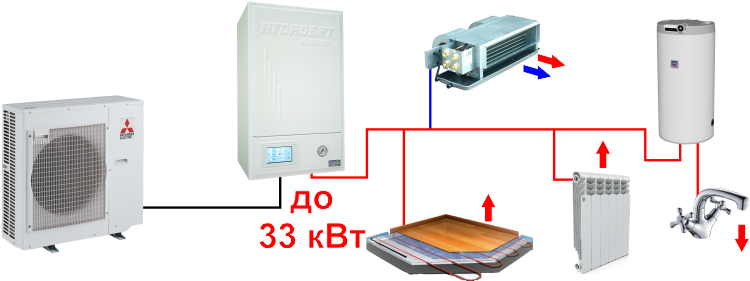

Робота HYDROSET у складі одиночної (моно) системи.

Максимальна потужність 33 кВт.

Блоки серії MUZ, SUZ, PUHZ.

Класична схема, в якій HYDROSET  використовується як спліт-чиллер. Для обігріву використовуються теплі підлоги і / або радіатори опалення. В якості охолоджуючих доводчиків, можна використовувати фанкойли будь-яких типів.



Санітарна вода готується в баку непрямого нагріву. Також можна підключити вбудований в бак електричний нагрівач, і керуючи його роботою з меню HYDROSET  реалізувати додаткові алгоритми нагріву води.



Для повністю автоматичної роботи в усіх режимах, необхідно в потрібних місцях перемикання потоків теплоносія встановити електромеханічні клапани.  HYDROSET  управляє як SPDT (трьохконтактними клапанами), так і SPST (двоконтактними).

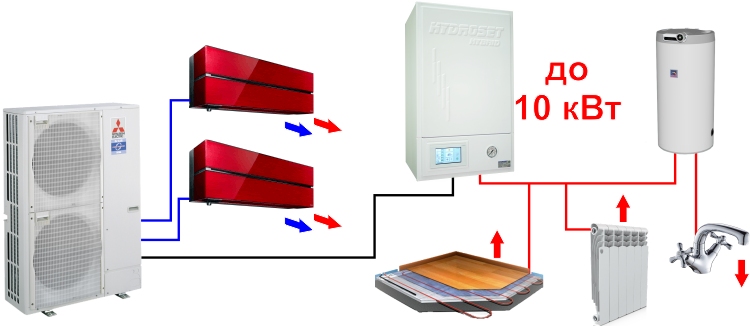

Робота HYDROSET у складі мультисистеми.

Максимальна потужність 10 кВт.

Блоки серії MXZ.

Для реалізації максимальної потужності, необхідно використовувати фреонові порти мультисистеми з максимальним діаметром труб.



У літню пору для охолодження можна використовувати будь-які блоки М-серії (настінні, канальні, касетні, консольні).



Також в зимовий час, для прискорення виходу на режим, можна використовувати всі внутрішні блоки і

 HYDROSET  паралельно.



! У літню пору, при використанні внутрішніх блоків в режимі охолодження, приготування ГВС за допомогою теплового насоса буде неможливо. Для цього можна використовувати вбудований в бак електричний нагрівач. Вибравши в меню HYDROSET  режим роботи з зовнішнім електричним нагрівачем, ГВП буде готуватися гідромодулем в автоматичному режимі.



! При переведенні системи в сезонні режими, необхідно контролювати, щоб не використовувані блоки були переведені в той же режим, що і вся система, і вимкнені з пульта управління. Якщо який-небудь блок опиниться в конфліктному режимі, система залишиться в черговому режимі, до усунення конфлікту.

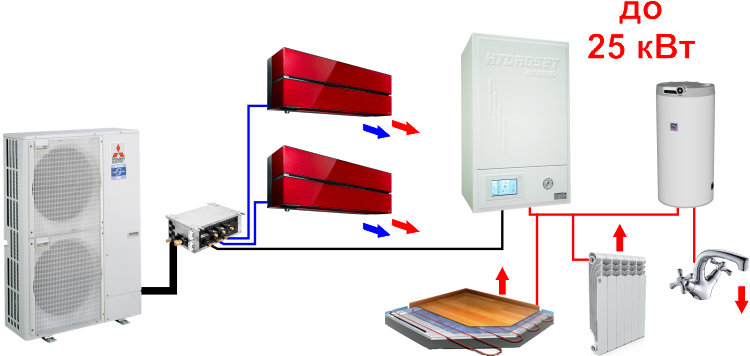

Робота HYDROSET у складі двотрубної мультисистеми.

Максимальна потужність 25 кВт.

Блоки серії PUMY-112 ... PUMY-200.

Для реалізації максимальної потужності, необхідно об'єднати два порти блоку-розподілювача PAC-MK32/52.



Всі інші принципи та вимоги відповідають таким з мультисистем.



Перевагами такої системи є велика гнучкість в проектуванні, можливість використовувати велику кількість внутрішніх блоків, а також можна використовувати ексклюзивні дизайнерські блоки, які підкреслять вишуканість інтер'єру.

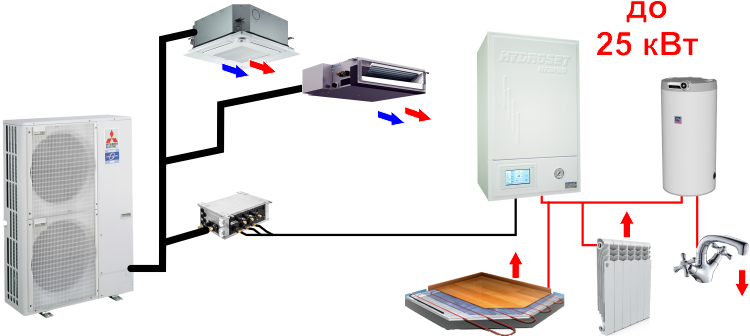

Робота HYDROSET у складі двотрубної мультисистеми із застосуванням стандартних внутрішніх VRF блоків.

Максимальна потужність 25 кВт.

Блоки серії PUMY-112 ... PUMY-200.

Для реалізації максимальної потужності, необхідно об'єднати два порти блоку-розподілювача PAC-MK32 / 52.



Всі інші принципи і вимоги відповідають таким з мультисистем.



Перевагами такої системи є велика гнучкість в проектуванні, можливість використовувати велику кількість потужних внутрішніх блоків.
